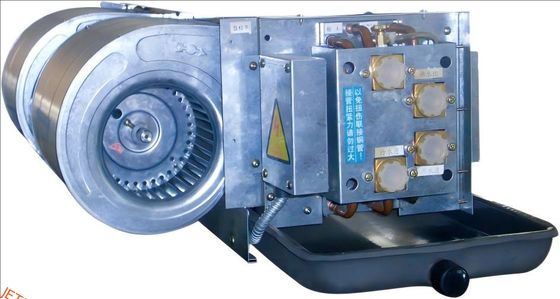

Jednostka wiertarki wentylatora (FCU), znana również jako pionowa jednostka wiertarki wentylatora (VFCU), jest urządzeniem składającym się zwymiennik ciepła(cewka) iwentylator. FCU są powszechnie stosowane wHVACsystemy budynków mieszkalnych, handlowych i przemysłowych, które wykorzystująklimatyzacja podzielona kanałowaW przypadku urządzeń chłodzących, które są włączone do urządzeń chłodzących,kanalizacjai atermostatAby regulować temperaturę jednego lub więcej pomieszczeń i wspomagaćjednostka obsługi powietrzatermostat kontroluje prędkość wentylatora i/lub przepływ wody lubChłodniczedo wymiennika ciepła za pomocązawór sterujący.
Charakterystyka:
- Jednostka wiertarki wentylatora z kanałami
- Jednostka wiertarki wiertarki FCU
- Węzeł grzejnika
- Nazwa produktu: jednostka wiertarki wentylatora
- Rzędy cewki: 4 rzędy ---- 3 rzędy
- Silnik: jednofazowy silnik pojemny
- Wentilator: Wentilator dwustronny
- Zasilanie: 220V, 50Hz
- Rurociąg odprowadzkowy: 3/4"
- Wybór
* Elektryczne ogrzewanie (PTC)
* Skrzynka powietrzna zwrotna
* Silnik bezszczotkowy prądu stałego
Parametry techniczne:
Model
Wracaj. |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Standardowe powietrze
Objętość ((m3h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) Pojemność chłodząca |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) Pojemność ogrzewania |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (nieobowiązkowe) |
moc ((KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Prąd elektryczny (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Ciśnienie statyczne ((Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Poziom hałasu ((dB ((A)) |
S |
≤ 37 |
≤ 39 |
≤ 41 |
≤ 43 |
≤ 45 |
≤ 46 |
≤ 48 |
≤ 50 |
≤ 52 |
|
| E |
≤ 40 |
≤ 42 |
≤ 44 |
≤ 46 |
≤ 47 |
≤ 48 |
≤ 50 |
≤ 54 |
≤ 56 |
|
Węzeł |
Rodzaj |
Wysokiej czystości rury miedziane i aluminiowe płetwy chłodzące |
Przepływ wody(1000 kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Spadek ciśnienia ((KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Maksymalna prasa robocza(MPa) |
1.6 |
Silnik
|
Wprowadzenie mocy |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Ilość |
1 |
2 |
Wiatrak |
Rodzaj |
Wiatrak odśrodkowy o podwójnym wlewie |
| Ilość |
1 |
2 |
3 |
4 |
Uwaga:
1Warunki chłodzenia: DB=27°C, WB=19,5°C, TW1=7°C, △TW=5°C; Warunki ogrzewania: DB=21°C, TW1=60°C, △TW=10°C.
2Pojemności chłodzące i grzejące są wartościami przy dużych prędkościach, przy średniej objętości powietrza wynoszą one około 84% wartości podanych w tabeli, przy niskiej objętości powietrza około 74%.
3.Spoja jest rurą o trzech rzędach o gęstości płetw 12 na cal. W przypadku innych rodzajów, takich jak rury o dwóch rzędach, należy określić osobno.
4Wartości hałasu muszą być badane w warunkach zgodnych z odpowiednimi wymogami normy krajowej GB-T19232-2003.
5Moc napędu silnika oznaczona na tablicy nazwy tego produktu jest mocą wyjściową, podczas gdy moc pokazana w tabeli powyżej jest mocą wejściową silnika.
6.W powyższych numerach modelu cyfry w nawiasach przedstawiają objętość powietrza na dużych prędkościach: ilość ×10 m3/h. Przykład: FP-34 ma objętość powietrza 340 m3/h.
Zastosowanie:
JETEX Fan Coil Units to wszechstronne produkty HVAC odpowiednie do szerokiego zakresu zastosowań w różnych warunkach.Te wewnętrzne jednostki wiatrówki są zaprojektowane w celu zapewnienia efektywnych rozwiązań chłodzących i grzewczych zarówno w pomieszczeniach mieszkalnych, jak i komercyjnychModele od FP-200 do FP-1400 oferują szeroki zakres opcji, aby zaspokoić różne rozmiary pomieszczeń i wymagania chłodzenia.
Częste pytania:
P: Jaką masz markę?
A: Marka jednostki wiertniczej jest JETEX.
P: Jakie są dostępne numery modeli jednostki wiatrówki?
O: Dostępne numery modeli wahają się od FP-200 do FP-1400.
P: Gdzie wytwarzana jest jednostka wiertarki wentylatora?
A: Jednostka wiertarki jest produkowana w Guangzhou w Chinach.
P: Czy jednostka wiertarki wentylatora może być stosowana zarówno do celów mieszkaniowych, jak i handlowych?
Odpowiedź: Tak, jednostka wiertarki jest odpowiednia zarówno do zastosowań mieszkaniowych, jak i komercyjnych.
P: Jaką gwarancję udziela się jednostce wiertarki wentylatora?
O: Informacje dotyczące gwarancji można znaleźć w policyjce gwarancyjnej dostarczonej przez producenta.
